事件：3.1日市场传闻龙头C电池厂和铁锂正极厂下调3月排产计划

解读1：目前C电池厂和大部分正极厂正常生产

C近期排产：排产21Q4为47GWh，22Q1为52GWh，环比+10%，其中1-3月为18、13、21GWh，2月受春节影响，3月继续爬坡并未减产；

大部分正极厂生产正常：正极厂锂库存平均20天左右，均为此前正常备库，交流反馈对锂价谨慎，但会维持正常库存；

铁锂厂1：7天；

铁锂厂2：30天；

铁锂厂3：20天；

铁锂厂4：30天；

三元正极厂1：20天；

三元正极厂2：7天；

三元正极厂3：30天；

三元正极厂4:   60天；

解读2：减产传闻或为配合C打压锂价

配合两会提案：首富提案希望政府推动锂资源保供稳价，此时传出减产或为突出电池厂处境困难；

减产可操作性弱：电池生产计划均为一年前敲定，且如果只有C减产也达不到减少碳酸锂需求的目的，因为份额会被二线电池厂（大部分二线电池厂一级市场是PS估值，关注出货量）抢走，C此时减产不利于其维持长期份额；

解读3：确有个别铁锂大厂减产

个别铁锂大厂减产：铁锂厂1在2月份减产约40%，主要是其碳酸锂紧缺，减产工厂产品主要供C电池厂，导致C电池厂短期铁锂正极紧张，计划个别项目用5系暂替铁锂，反证了C电池厂保产决心，但也侧面说明C电池厂铁锂正极库存低，长期看铁锂厂1缺口将由其他铁锂厂填补；

展望：

Q2会继续拉线：二月新势力车企销售环比-40%，同比三位数增长，C产销均旺，预计月度排产环比加速提升，压力在三季度；

全年目标：维持C电池厂全年近400GWh（其中储能50GWh）出货目标不变。

作为接棒PERC电池的技术路线，HJT一向受到资本的青睐，而TOPCon则相对低调得多，不过近期市场对TOPCon的关注度明显提升。

关于TOPCon，行业有分歧，也比较正常，未来也许确实会市场分层，不同的应用场景由不同的路线主导，不过在当下看，TOPCon的经济性可能已经能看到了，可能在二季度市场会逐步形成共识。

业内晶科能源确实做的早，钧达股份早期的研发进度可能盯着晶科在推动，中来股份路线从N-PERT也转向TOPCon，这几家都有自己的中/大试线。晶科的合肥8GW产线正在调试，而钧达的8GW滁州项目业内反馈，近几个月已经给供应商付款预计可能在5-6月份调试。

市场担心的钧达TOPCon组件销售问题，这个目前是大可不必了，二线组件公司近几年被挤压到墙角，急于依靠新的路线翻身，而且TOPCon组件对perc组件的盈利已经比较可观，这些企业自己又没有研发新电池片能力，未来3-4年应该会主要依靠三方供货，据了解不少二线组件公司都急于锁定钧达（捷泰）TOPCon产线长单。

一、TOPCon 技术工艺

1、TOPCon 技术：TOPCon 采用背面氧化层+掺杂多晶硅的复合结构，形成良好的钝化接触， 全面提升电池的性能。

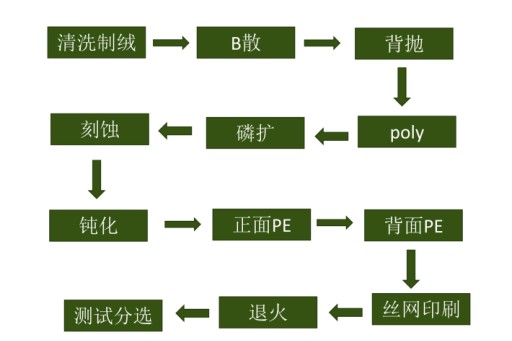

2、Topcon 工艺流程：

3、原位掺杂和非原位掺杂：两种选择对性能差异不大，但从掺杂之后的后续处理问题来看， 目前原位掺杂是比较折中的选则，是最容易量产、最稳定的选择，可控性较好。

4、PE 和 LP：PE 路线有先天性问题，体现不出 TOPCon 的优势。Poly 沉积快，致密性很差， 用 PE 做的电池效率低。从量产角度看，LP 已经满足需求，后续 LP 将是主流。

5、N 型和 P 型技术路径和难度对比：P 型做 TOPCon 容易很多，但效率提升不太明显，仅比 P 型 PERC 效率高 0.5pct 左右。这主要是载流子的问题，P 型的载流子是空穴，跃迁相对比 较难，而 N 型的载流子是电子，所以目前主流选择 N 型。

6、TOPCon 和 IBC 结合的可行性：今年除了是 TOPCon 的元年，也是 N 型硅片的元年。N 型硅 片具有先天性优势，TOPCon 技术是可以和 HJT 和 IBC 技术融合的，但是目前 TOPCon 尚且处 于能做的阶段，而不是技术很好的阶段。

二、TOPCon 与 PERC 对比

1、优势：

效率高：TOPCon 目前量产效率最高的厂家效率高达 24.8%，当前主流的 PERC 是 23.2%， TOPCon 高 1.6 个百分点。预计到 2023 年下半年，TOPCon 可以达到 26.8%，PERC 的效率在 23.5%左右，效率差能达到 3.3 个百分点。

衰减低：一方面，TOPCon 电池没有掉档的情况，而 PERC 电池目前的测试效率经一段时间后 复测效率掉 1～2 个档；另一方面，对于组件端，TOPCon 发电功率不存在衰减，PERC 首年有接近 8%的功率衰减。

长波响应好：PERC 只是对短波响应好，TOPCon 不管是长波还是短波响应都很好。TOPCon 不 受天气影响，发电量持续保障，而 PERC 发电量受天气影响严重。

2、劣势：

固定投资高：TOPCon 设备投资 2 亿元/GW，而 PERC 是 1.2 亿元/GW。

工艺复杂：TOPCon 工艺是 12 步，而 PERC 是 11 步，TOPCon 新增三道工序，删掉了两道工 序，调整了一道工序，但它新增的几道工序都是比较复杂难以控制的。

非硅成本高：目前来看 TOPCon 非硅成本是 0.26-0.27 元/W，PERC 是在 0.2 元/W 左右，TOPCon 比 PERC 高 30%，预期最终两者成本均有所降低后 TOPCon 成本比 PERC 高 20%。

三、TOPCon 与 HJT 对比

1、优势：

技术成熟，兼容性好：TOPCon 的技术相对成熟，兼容性好，12 道工序中有 8 道工序和 PERC 完全一样，新增的三道工序里面，设计的操作、工艺窗口、参数设置等与原有的 PERC 近似 度非常高。

车间投资低：TOPCon 设备投资 2 亿元/GW，而 HJT 目前来看要做到 3～3.5 亿元/GW。

量产性好：TOPCon 的操作员工和工艺设备都可以直接从 PERC 原有车间无缝衔接，不需要做 额外培训和技能升级。

效率高：目前 TOPCon 比 HJT 效率高 0.4pct，预计到 2023 年效率差可能还会拉大。

非硅成本低：TOPCon 是 0.26-0.27 元，而 HJT 目前是 0.33 元。

电池无衰减：TOPCon 不管是电池端还是组件都没有衰减，但是 HJT 因为使用低温凝胶，效 率逐渐衰减。

2、劣势：

工艺流程长：TOPCon 有 12 步，而 HJT 只有 5 步（清洗制绒、掺杂晶体硅、导电膜、丝网印 刷、测试分选）。工序流程越长，意味着设备对应的人员、工艺复杂度等增加很多。

车间占用面积大：工艺流程长造成需要的设备多，土地占用面积大，同时整个工程车间的设备动力成本等也会相应增加。

硅片厚度降低幅度小：PERC 的硅片厚度在 170～175m 之间（如果减薄太多，铝背厂的应 力将导致硅片强度不达标），TOPCon 目前主流能做到 150～155m（要面临硼扩的超高温和 剧烈升降温的考验，后续应该不会减薄太多），HJT 目前主流的实验室批量在 110～120m 之间，有极个别的厂家能做到 90m 左右。TOPCon 省了约 20m 左右的厚度，而 HJT 省 60m 左右。

硅片尺寸受限：TOPCon 尺寸目前主流是 182，210 目前来看阻力较大，主要的阻力来自于电 池板和组件端的面积。而 HJT 受工艺的限制小，可以优先上 210 尺寸。

3、HJT 量产化遇到的问题：

低温银浆：250 度的超级低温导致银浆的金属化非常差，带来很多的衍生问题，最大的一点 在于组件的焊接拉力完全不达标。

TCO 膜：TCO 膜特别容易老化，老化后性能下降很严重。PERC 和 TOPCon 电池组件寿命一般 是 15～20 年，而 HJT 技术在实验室恶劣条件下，TCO 膜的寿命是 3～5 年。

PVD&RPD 设备：设备来源于半导体，要精准控制，但是它连续作业能力不高。

（来源：爱怼怼的财富号 2022-03-03 11:33） [点击查看原文]
